Резиножелезобетонные настилы
для проезда автомобилей

Резиножелезобетонные настилы придают переезду современный, эстетичный вид и предназначены для проезда автомобилей через железнодорожные и трамвайные пути, пути метрополитена и технологические переезды.
            Состоят из верхних резиновых элементов и нижнего основания из армированного бетона - такой вид настилов прост в монтаже и эксплуатации

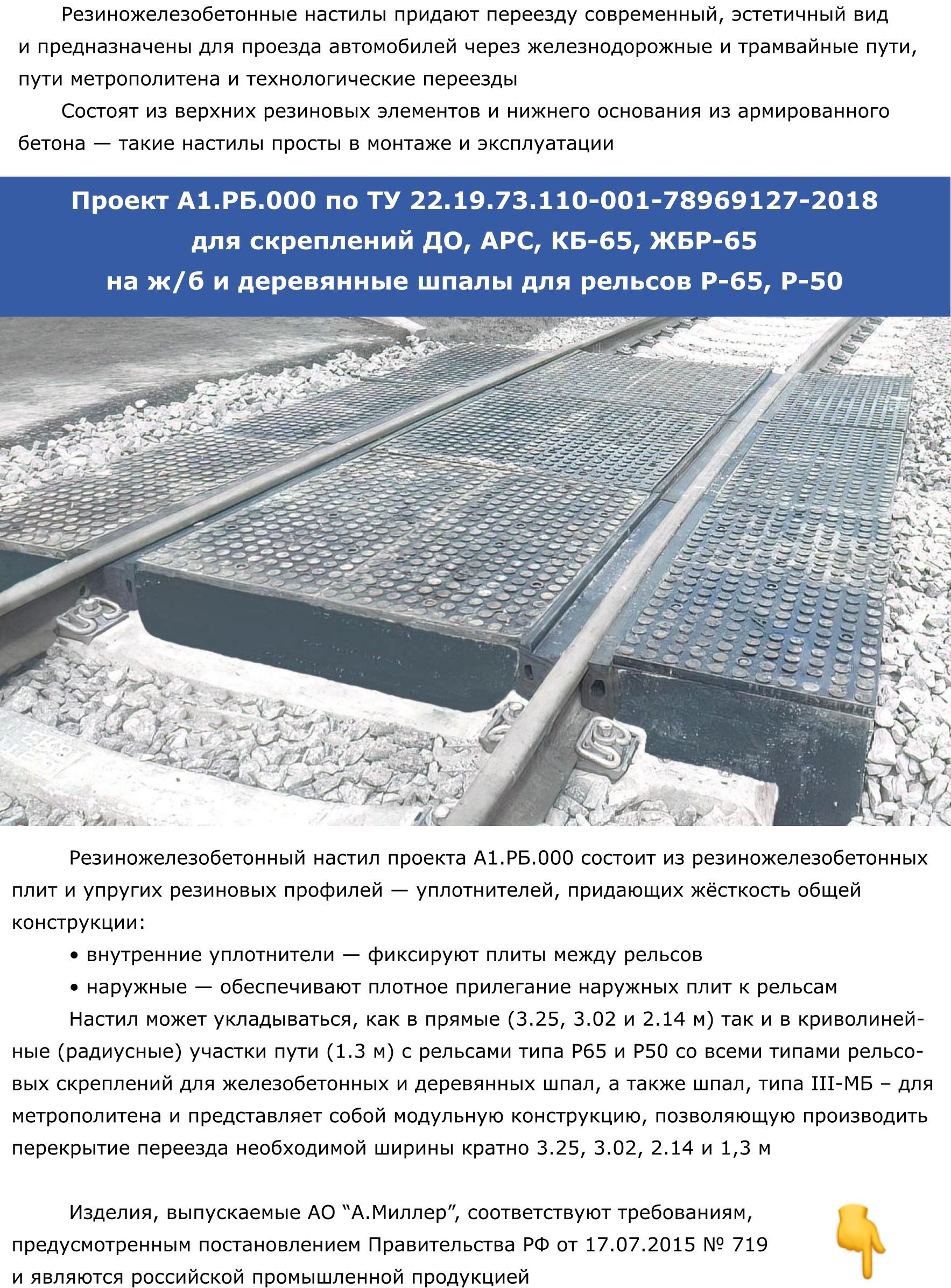

Резиножелезобетонные настилы проекта А1.РБ.000
по ТУ 22.19.73.110-001-78969127-2018 (2539-008-05768071-2010)
для скреплений ДО, АРС-4, КД-65, КБ-65, ЖБР-65
на деревянные и ж/б шпалы для рельсов Р-65, Р-50

Резиножелезобетонные настилы проекта А1.РБ.000 состоят из резиножелезобетонных плит и упругих резиновых профилей, придающих жёсткость общей конструкции: внутренние - фиксируют плиты между рельсов, а наружные - обеспечивают плотное прилегание наружных плит к рельсам.
        Настил укладывается как в прямые, так и криволинейные (с радиусом) участки пути с рельсами типа Р65 и Р50 и всеми типами рельсовых скреплений для железобетонных и деревянных шпал, а также шпал типа III-МБ для метрополитена и представляет модульную конструкцию позволяющую производить перекрытие переезда необходимой ширины

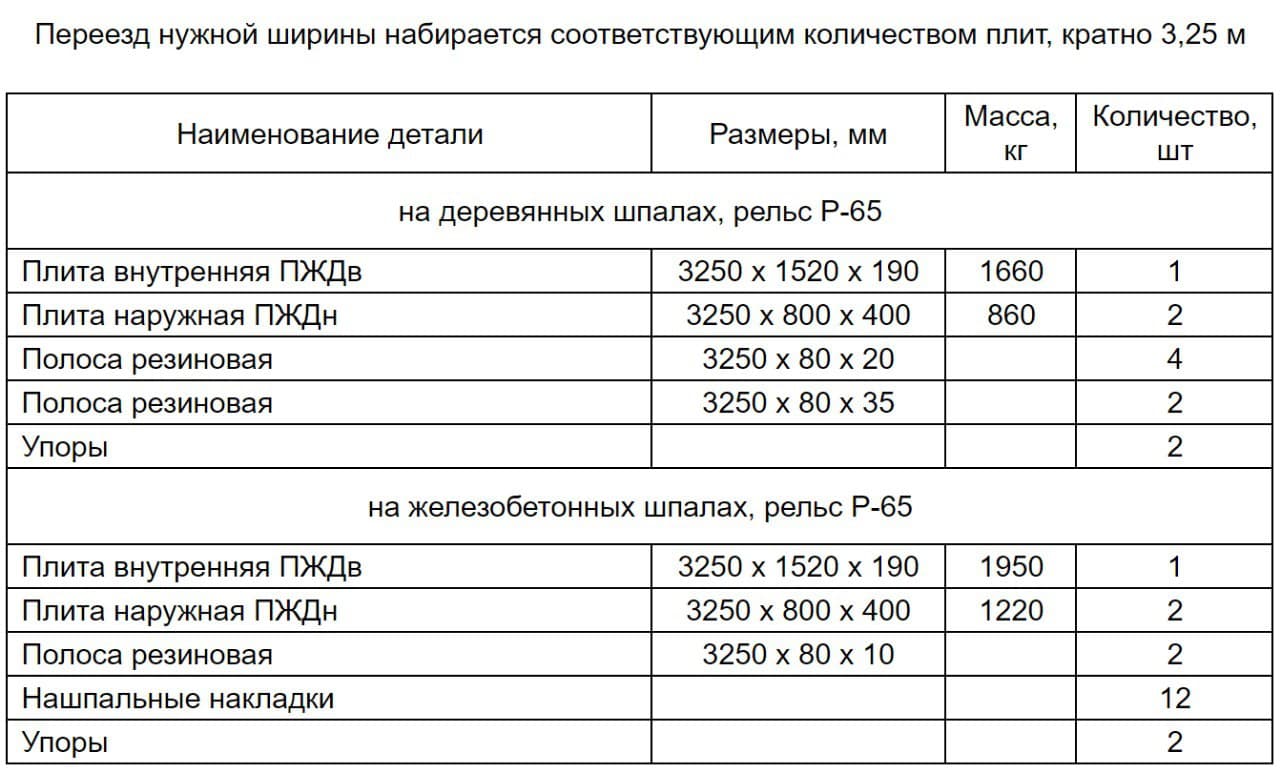

кратно 1,3 и 3,25 м

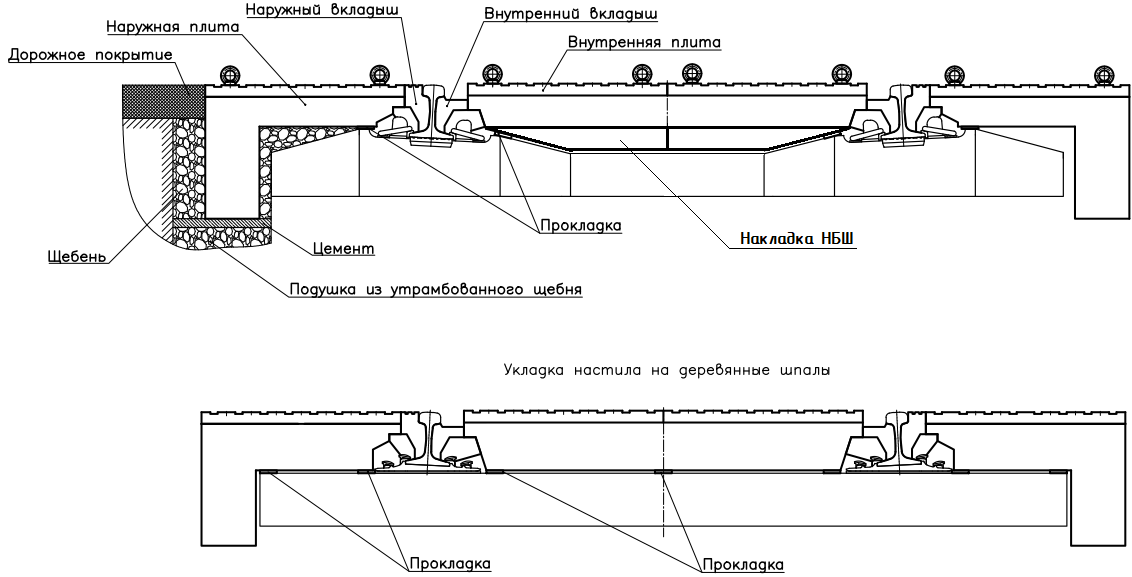

Схема укладки настила А1.РБ.000 на железобетонные и деревянные шпалы

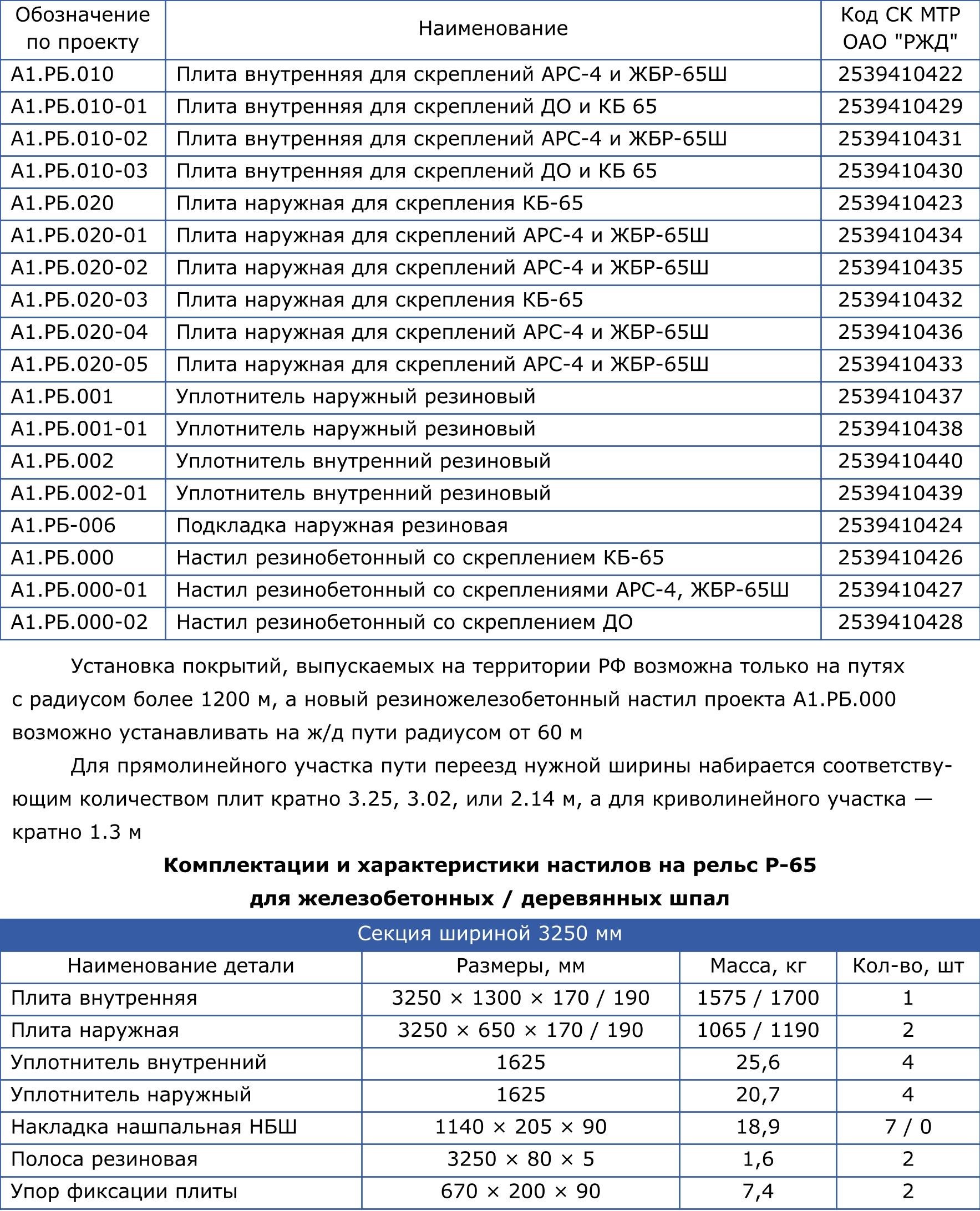

Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018
(2539-008-05768071-2010) для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65

СХЕМА УКЛАДКИ НА ЖЕЛЕЗОБЕТОННЫЕ ШПАЛЫ

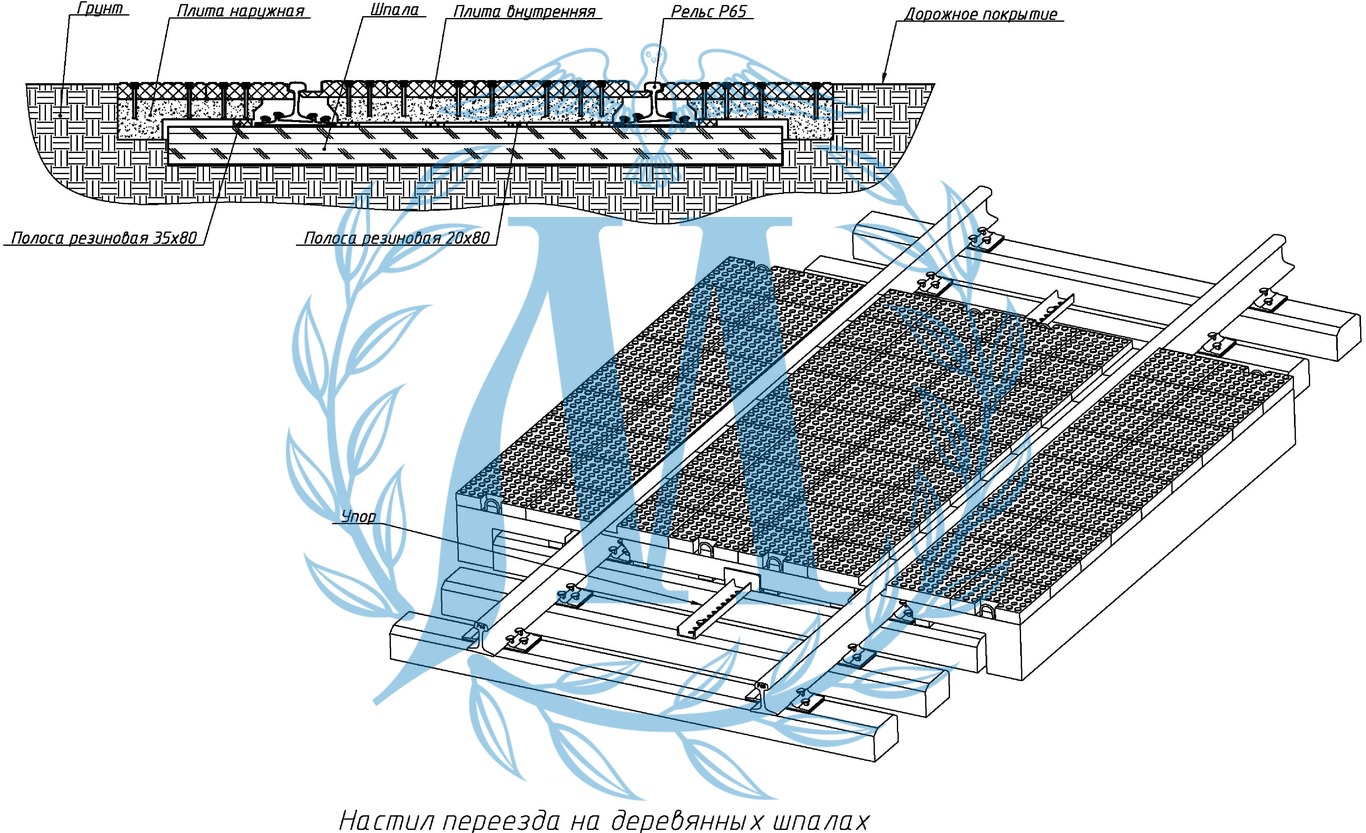

СХЕМА УКЛАДКИ НА ДЕРЕВЯННЫЕ ШПАЛЫ

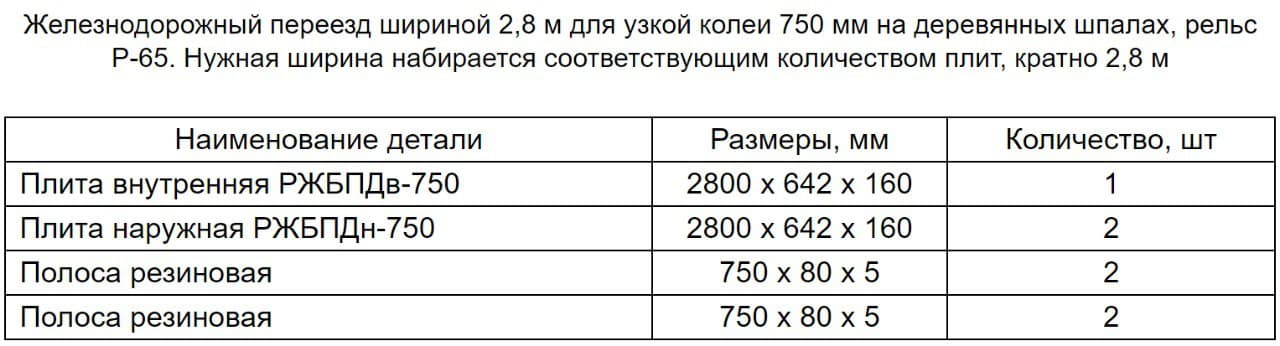

Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018
(2539-008-05768071-2010) для узкой колеи 750 мм
для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65

Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018
(2539-008-05768071-2010) для узкой колеи 1067 мм
для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65

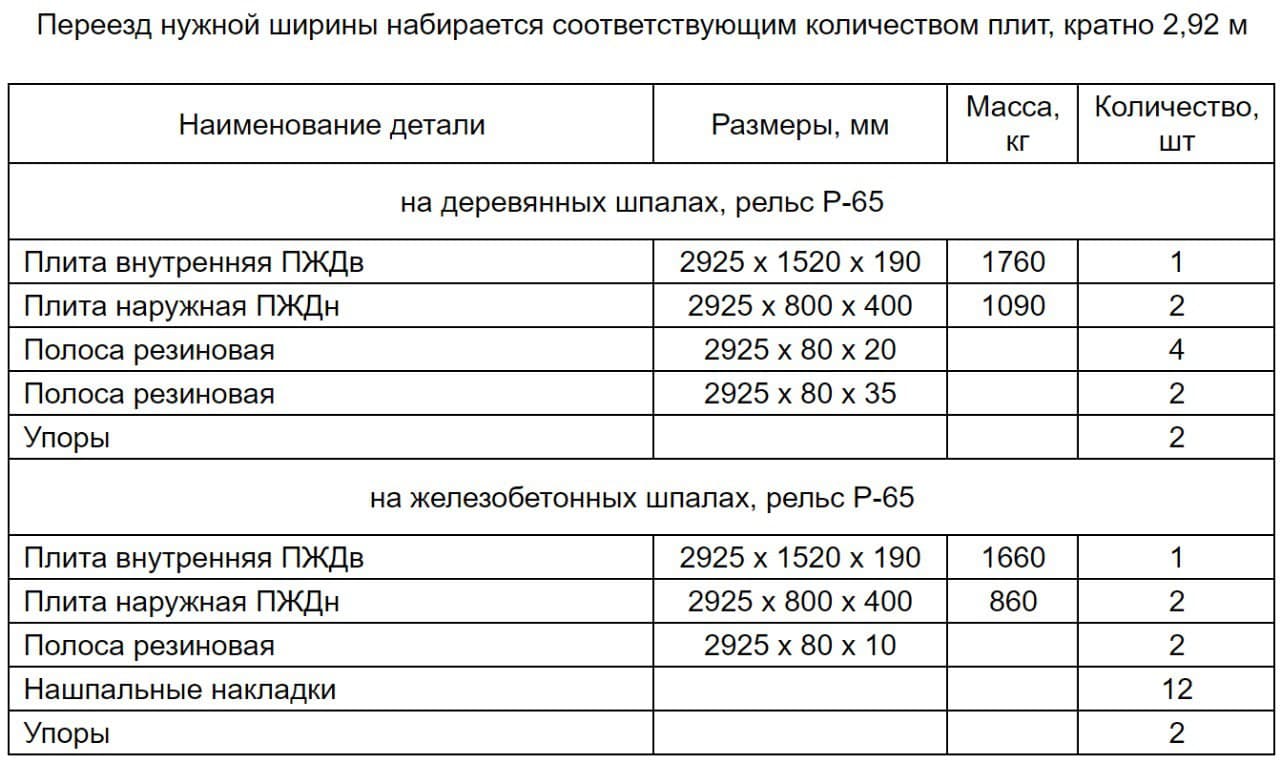

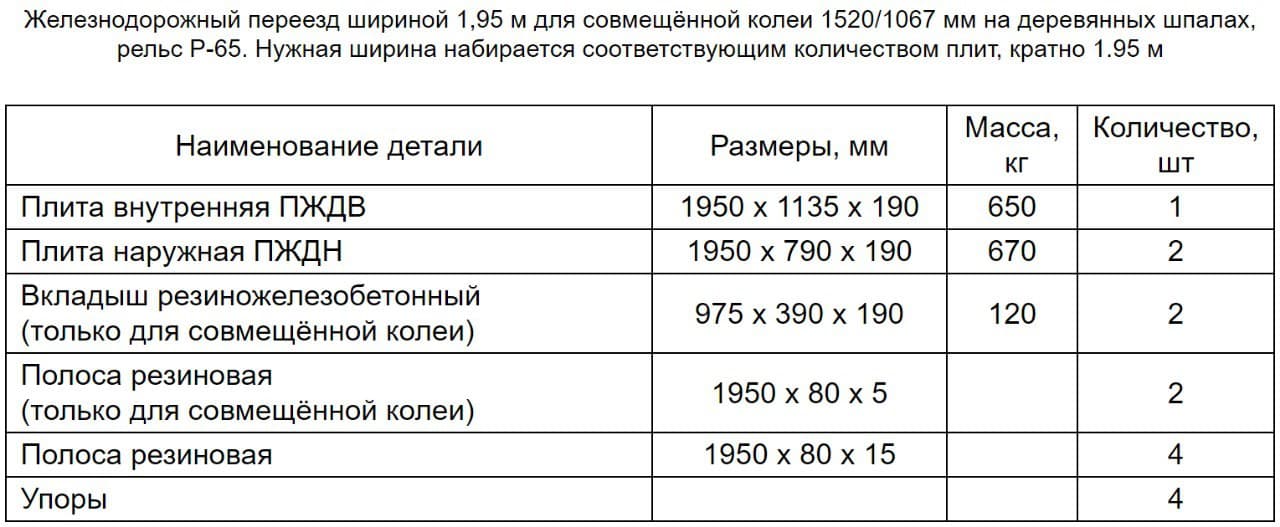

Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018

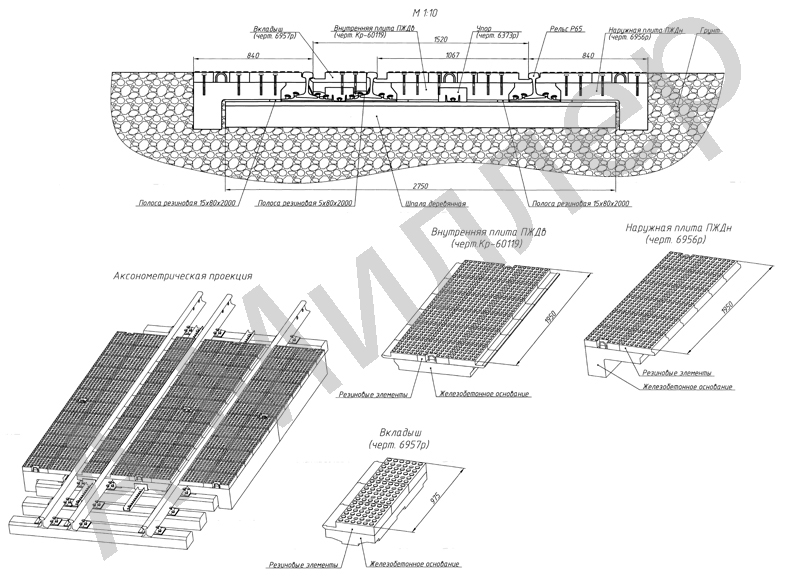

(2539-008-05768071-2010) для совмещённой колеи 1520/1067 мм
для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65

СХЕМА УКЛАДКИ
